數控車床主軸常見故障及維修

一、不帶變頻的主軸故障

不帶變頻的主軸不轉可能由以下原因導致：

機械傳(chuan) 動故障：檢查皮帶傳(chuan) 動是否斷裂或機床是否掛空擋。

電源問題：供給主軸的三相電源缺相或反相，需檢查電源，調換任兩(liang) 條電源線。

電路連接錯誤：認真參閱電路連接手冊(ce) ，確保連線正確。

係統控製信號問題：係統無相應的主軸控製信號輸出，用萬(wan) 用表測量係統信號輸出端，若無信號輸出，則需更換相關(guan) IC 元器件或送廠維修。

線路及元器件損壞：係統有相應的主軸信號輸出，但電源供給線路及控製信號輸出線路存在斷路或是元器件損壞。此時用萬(wan) 用表檢查係統與(yu) 主軸電機之間的電源供給回路和信號控製回路是否存在斷路，檢查各連線的觸點是否接觸不良，交流接觸器、直流繼電器是否有損壞，檢查熱繼電器是否過流，檢查保險管是否燒毀等。

二、帶變頻器的主軸故障

帶變頻器的主軸不轉常見原因及處理方法如下：

機械傳(chuan) 動故障：檢查皮帶傳(chuan) 動有無斷裂或機床是否空擋。

電源缺相：供給主軸的三相電源缺相，檢查電源，調換兩(liang) 條電源線。

參數設置問題：數控係統的變頻器控製參數未打開，查閱參數說明書(shu) ，了解變頻參數並更改。

線路連接錯誤：係統與(yu) 變頻器的線路連接錯誤，查閱係統與(yu) 變頻器的連線說明書(shu) 確保連線正確。

模擬電壓輸出不正常：用表檢查係統的模擬電壓是否正常，檢查模擬電壓信號線連接是否正確或接觸不良，確保變頻接收的模擬電壓匹配。

強電控製部分故障：強電控製部分斷路或元器件損壞，檢查主軸供電這一線路各觸點連接是否可靠，線路有無斷路，直流繼電器是否損壞，保險管是否燒壞。

變頻器參數未調好：變頻器內(nei) 含有控製方式選擇，若不選擇 NC 係統控製方式，則無法用係統控製主軸，修改這一參數；檢查相關(guan) 參數設置是否合理。

三、帶電磁耦合和抱閘線圈的主軸故障

帶電磁耦合的主軸故障

原因：電磁離合器線圈沒有電壓供給，使傳(chuan) 動齒輪無法閉合，導致主軸不能轉動；線圈短路、斷路同樣可能導致主軸不能正常工作。

處理方法：檢查離合器線圈供電是否正常；保險管是否損壞；檢查離合器線圈是否損壞，更換符合規格的元器件。

帶抱閘線圈的主軸故障

原因：主軸的頻繁起停，使製動也頻繁起停，導致控製製動的交流接觸器損壞，使製動線圈一直通電抱死主軸電機使主軸無法轉動。

處理方法：更換控製抱閘的交流接觸器。

四、變頻器控製的主軸故障

轉速不受控

原因：所用主板無變頻功能；係統模擬電壓無輸出或是與(yu) 變頻器連接存在斷路；係統與(yu) 變頻器連線錯誤；係統參數或變頻器參數未設置好；由於(yu) 係統軟件引起的軸轉速顯示不正確。

處理方法：更換帶變頻功能的主板；先檢查係統有無模擬電壓輸出，若無，則為(wei) 係統故障，若有，則檢查線路是否存在斷路；查閱連接說明書(shu) ，檢查連線；打開係統變頻參數，調整變頻器參數；當變頻器從(cong) S500 變到 S800，但顯示還是 S500，需要在編程時使用 G04 延時，有待係統軟件改善。

顯示不正確

原因：係統軟件問題導致軸轉速顯示與(yu) 實際不符。

處理方法：等待係統軟件更新或優(you) 化。

五、不帶變頻的換檔主軸故障

轉速不受控

原因：係統無 S01-S04 的控製信號輸出；連接線路故障；主軸電機損壞或短路；機械未掛檔。

處理方法：檢查係統有無換檔控製信號輸出，無為(wei) 係統故障，更換 IC 或送廠維修；係統有換檔控製信號輸出，檢查各連線是否存在斷路或接觸不良，檢查直流電器或交流接觸器是否損壞；檢查主軸電機；掛好檔位。

未掛檔

原因：操作人員未正確掛檔。

處理方法：掛好檔位。

六、主軸製動相關(guan) 故障

製動電路異常

原因：橋堆、熔斷器、交流接觸器損壞，強電回路斷路。

處理方法：檢查橋堆、熔斷器、交流接觸器是否損壞，檢查強電回路是否斷路。

製動時間問題

原因：製動時間不夠長。

處理方法：調整係統或變頻器的製動時間參數。

係統信號問題

原因：係統無製動信號輸出。

處理方法：更換內(nei) 部元器件或送廠維修。

變頻器參數問題

原因：變頻器控製參數未調好。

處理方法：查變頻器使用說明書(shu) ，正確設置變頻器參數。

七、主軸啟動與(yu) 停止相關(guan) 故障

啟動後立即停止

原因：係統輸出脈衝(chong) 時間不夠；變頻器處於(yu) 點動狀態；主軸線路的控製元器件損壞；主軸電機短路造成熱繼電器保護；主軸控製回路沒帶自鎖電路，而把參數設置為(wei) 脈衝(chong) 信號輸出，使主軸不能正常運轉。

處理方法：調係統的 M 代碼輸出時間；參閱變頻器的說明書(shu) ，調好參數；檢查電路上各接觸點接觸是否良好，檢查直流繼電器、交流繼電器是否損壞，造成觸頭不自鎖；查找短路原因，使熱繼電器複位；把係統控製主軸的啟停參數改為(wei) 電平控製方式。

轉動不能停止

原因：交流接觸器或直流繼電器損壞，長時間吸合，無法控製。

處理方法：更換交流接觸器或直流繼電器。

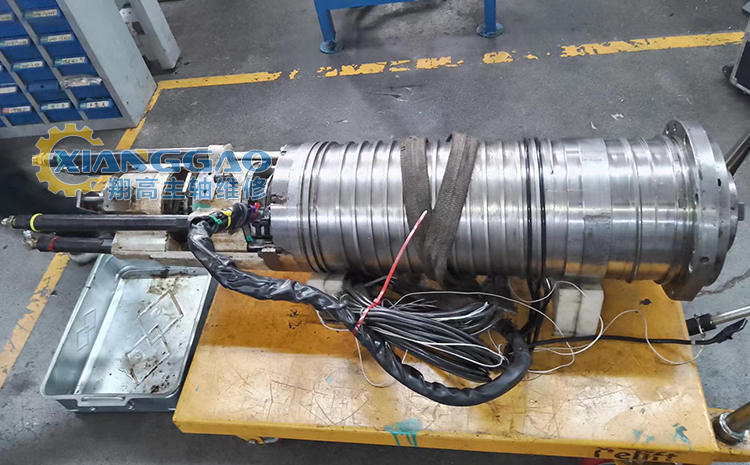

大隈數控機床BT50電主軸維修前準備

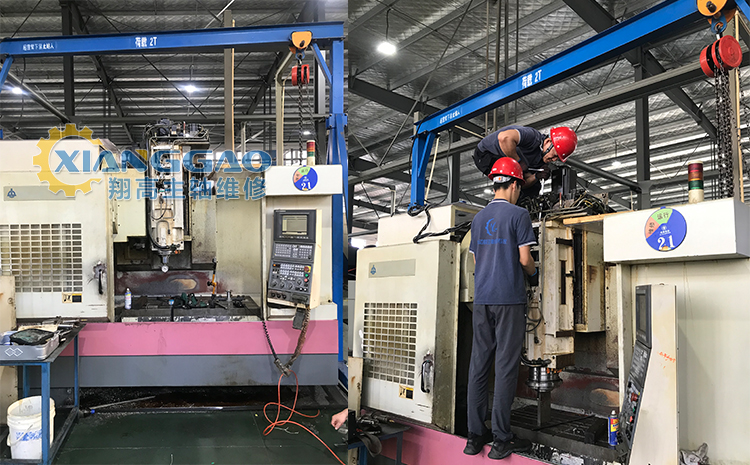

大隈機床BT50電主軸維修前 工程師現場拆卸中

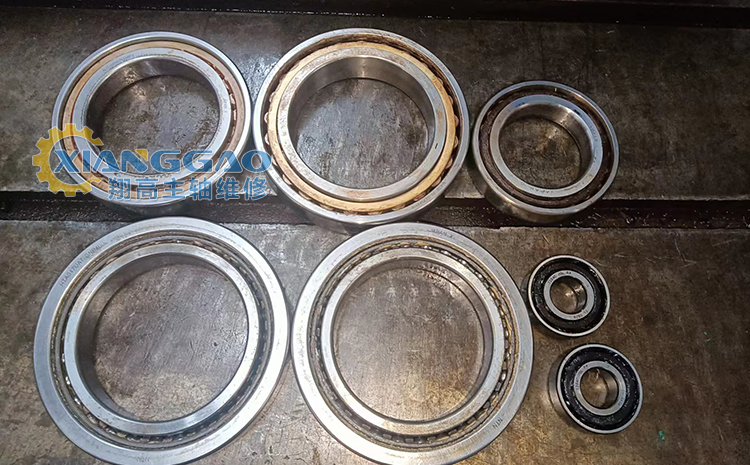

大隈數控機床BT50電主軸維修中

大隈數控機床BT50電主軸維修後 故障排除 維修成功
